Milvus 3.0开源解读 | 从Entity到Element，StructArray 如何重构多向量检索

Milvus 3.0开源解读 | 从Entity到Element，StructArray 如何重构多向量检索

2026-08-187 分钟阅读

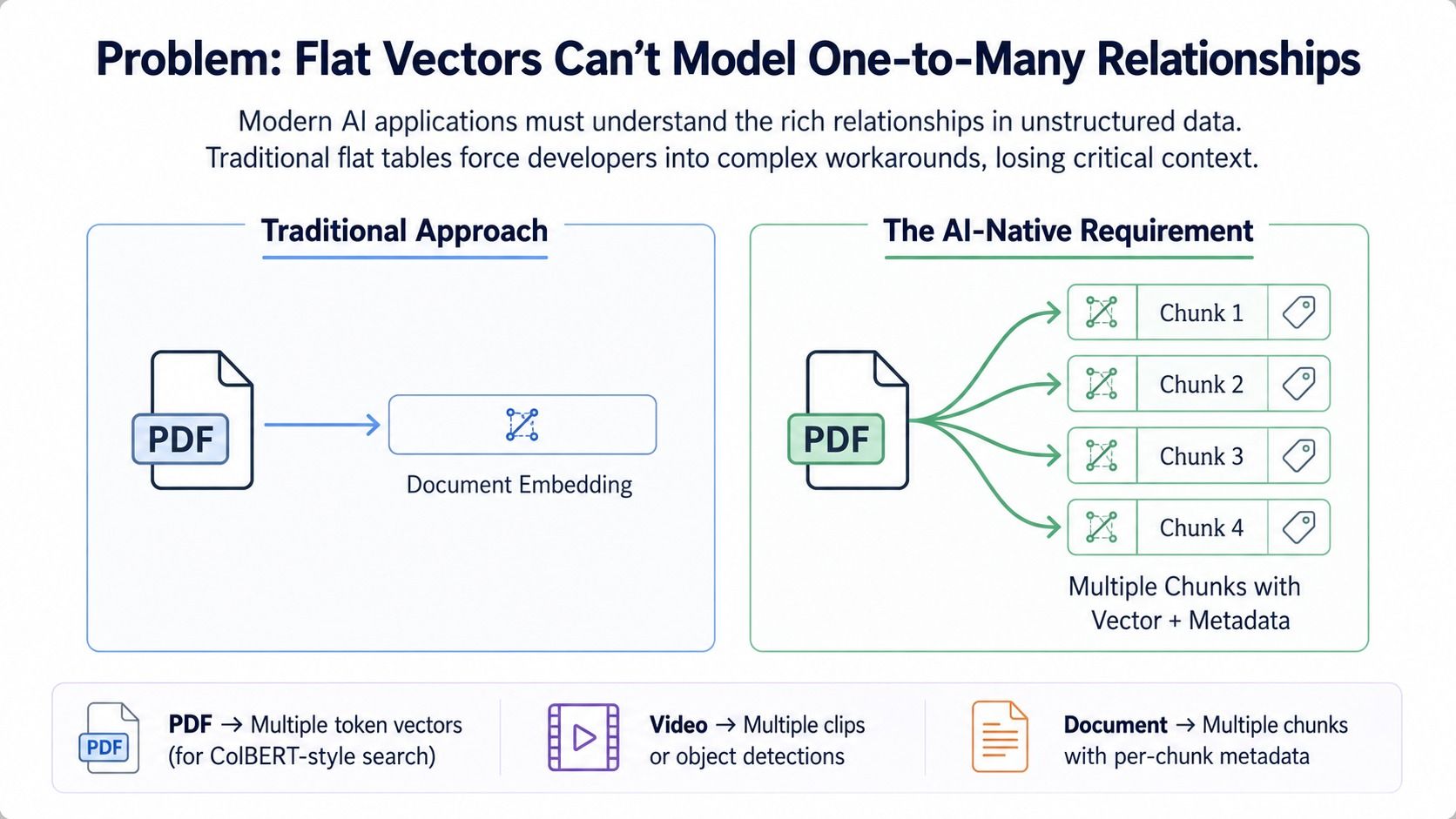

向量数据库早期有一个默认的抽象：一个实体（Entity）= 一条向量（Embedding）。文档可以被编码成一个向量，商品也可以被编码成一个向量，搜索的基本动作就是把 query vector 与这些 entity vectors 做近邻搜索。第一代语义搜索、推荐召回和 RAG，也基本都建立在这个模型之上。

但它背后有一个隐含条件：实体足够简单，一条embedding数据，就足以表示我们的完整原始数据信息。对一篇几百字的文章，这个假设还勉强成立。但对一段视频、一份长文档、一个包含几十张图片的商品来说，如果把所有内容强行压缩成一条向量，细节全就会被全部平均掉。而检索中，真正决定相关性的，往往是局部内容，而非整篇文档的单一向量。

一个暴力的办法是把这些局部内容全部拆开。例如，把一条视频拆成多个 clips，每个 clip 都作为独立 Entity 保存自己的 embedding、start_time、end_time、caption、scene_type 和 confidence。

这样局部搜索变得简单了，但新的问题随之出现：

同一条视频的多个 clips 可能同时进入 Top-K；
父级 metadata 需要在多个 records 中重复存储；
最终业务如果展示的是“视频”而不是“clip”，应用还要自己做 grouping、dedup 和 rerank；
更重要的是，数据库已经不知道这些 clips 原本共同属于一个什么样的逻辑对象。

这里存在一个很典型的粒度矛盾：业务消费的是整体，搜索命中的却往往是局部。

那么究竟要如何在数据库中兼顾局部信息精准性同时，还能理解这种整体与局部的关系？

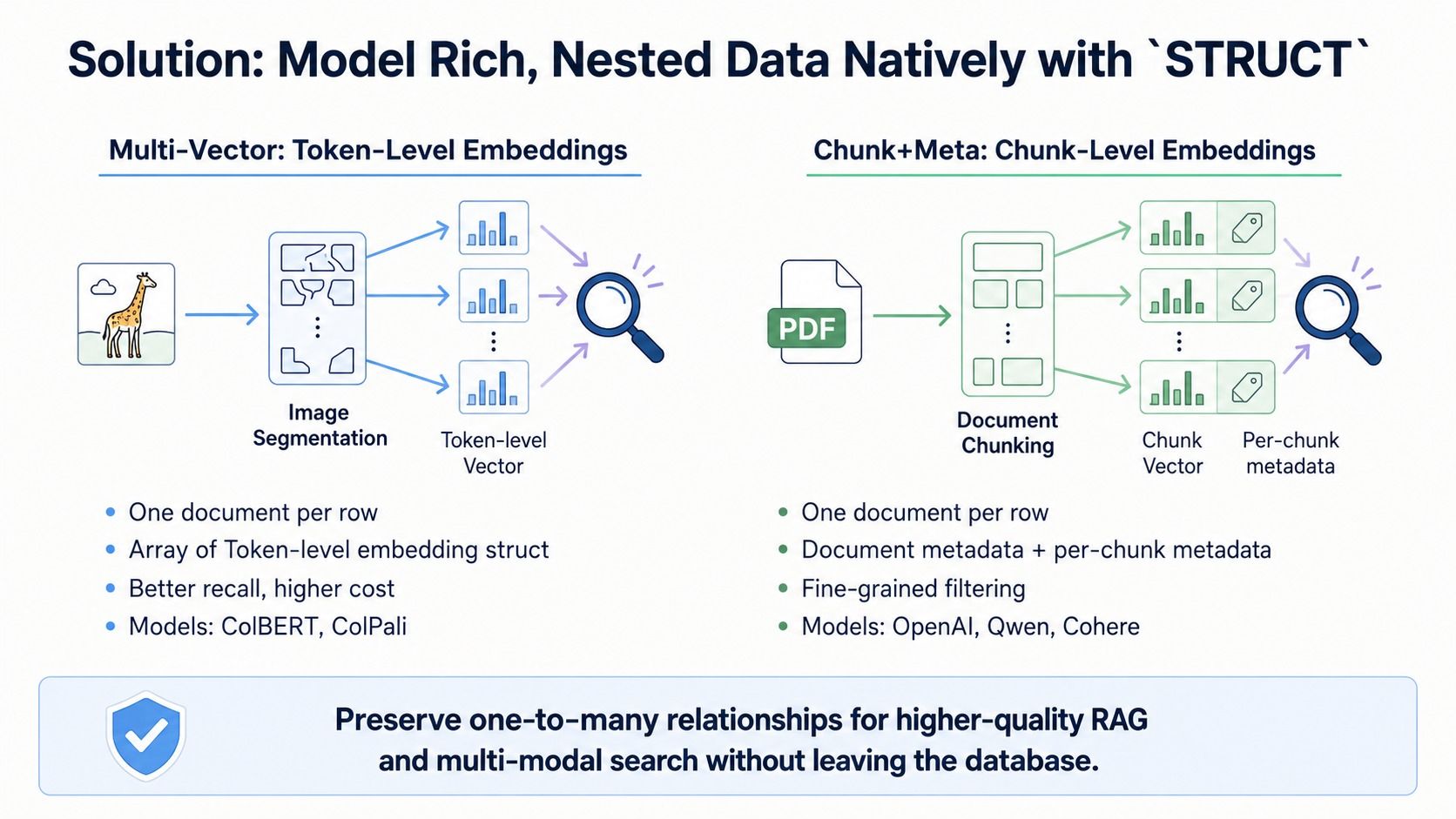

基于这一背景，在Milvus 3.0 中，我们引入了StructArray。它允许一个 Entity 内保存一组彼此对齐的 Elements。每个 Element 可以包含受支持的 scalar metadata 和 vector sub-fields，同时仍然属于同一个 Parent Entity。

从而让数据库知道哪些数据在共同描述同一个对象，也可以决定搜索到底发生在 entity 还是 element 层面，抑或是在两种粒度之间完成过滤、排序和结果融合。

以下是关于 StructArray的详细介绍。

从一条记录到一组有身份的 Elements

还是以前文提到的视频检索为例。

一段 video entity 往往会被切成多个 clips。JSON 或多列 Array 都能保存这些数据，但却无法把同一个 clip 的多个字段作为一组关联数据来处理。

JSON 目前不支持向量子字段，因此无法在其中定义和索引 clip-level vector。多列 Array 则彼此独立，数据库无法保证相同 offset 的元素属于同一个 clip，例如 scene_type[3] 和 label_confidence[3] 的对应关系只能由应用维护，也因此难以支持后续 match_family 这类跨字段匹配。

StructArray 则把 Element 的结构直接定义在了 Schema 中，让数据库明确知道同一个 offset 上的多个 sub-fields 属于同一个 Element。

scene_type       → VARCHAR
label_confidence → FLOAT
emb              → FLOAT_VECTOR

也知道同一 offset 下的这些 subfields 属于同一个 Element。因此它们可以分别参与索引、向量搜索、过滤和输出。

在视频表示中， video entity 可以包含多个 clips：

clips: ARRAY<STRUCT<
  clip_embedding_list: FLOAT_VECTOR,
  clip_embedding: FLOAT_VECTOR,
  start_sec: DOUBLE,
  end_sec: DOUBLE,
  caption: VARCHAR,
  scene_type: VARCHAR,
  label_confidence: FLOAT
>>

在后文的示例中，clip_embedding_list 和 clip_embedding 保存同一个 clip 的向量，但分别服务于两种不同的检索方式：前者用于 EmbeddingList search，后者用于 element-level search。

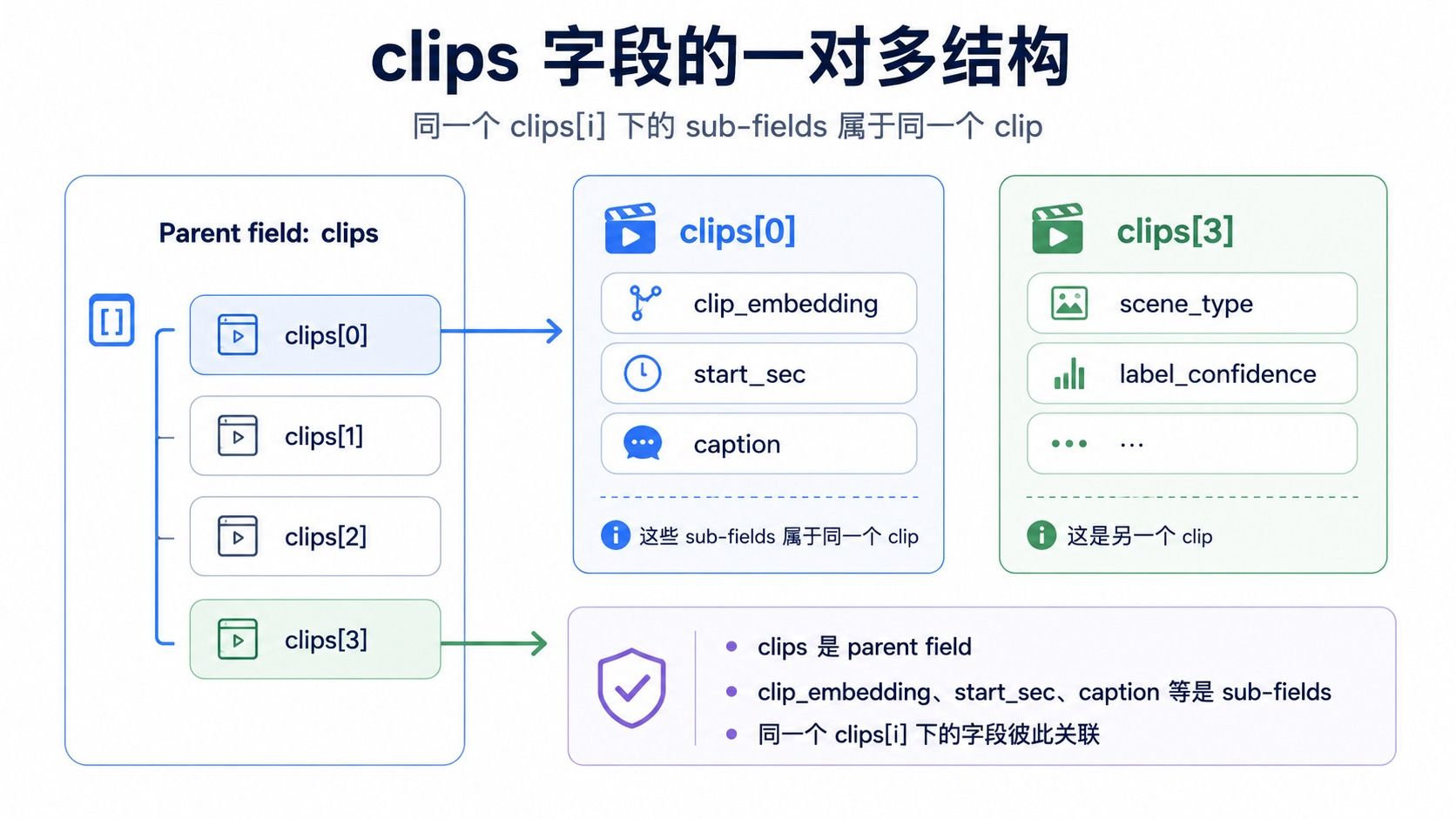

在这里：

clips 是 parent field；
clip_embedding、start_sec、caption 等是 sub-fields；
clips[0] 是第一个 clip；
clips[0][clip_embedding] 和 clips[0][caption] 属于同一个 clip；
clips[3][scene_type] 和 clips[3][label_confidence] 属于另一个 clip。

建模：一个 Video Entity 如何保存多个 Clips

下面用一个简化版 PyMilvus 示例创建视频 Collection。

Collection 包含一个顶层向量字段，以及一个保存视频片段的 StructArray。

为了同时演示两种搜索方式，这里为 clip 定义两个独立的向量子字段。

from pymilvus import DataType, MilvusClient

client = MilvusClient(uri="http://localhost:19530")

schema = client.create_schema(auto_id=False, enable_dynamic_field=False)
schema.add_field("id", DataType.INT64, is_primary=True)
schema.add_field("title", DataType.VARCHAR, max_length=512)
schema.add_field("video_embedding", DataType.FLOAT_VECTOR, dim=768)

# struct 需要显式定义 schema
clip_schema = client.create_struct_field_schema()
clip_schema.add_field("clip_embedding_list", DataType.FLOAT_VECTOR, dim=768)
clip_schema.add_field("clip_embedding", DataType.FLOAT_VECTOR, dim=768)
clip_schema.add_field("start_sec", DataType.DOUBLE)
clip_schema.add_field("end_sec", DataType.DOUBLE)
clip_schema.add_field("caption", DataType.VARCHAR, max_length=2048)
clip_schema.add_field("scene_type", DataType.VARCHAR, max_length=128)
clip_schema.add_field("label_confidence", DataType.FLOAT)

schema.add_field(
    "clips",
    datatype=DataType.ARRAY,
    element_type=DataType.STRUCT,
    struct_schema=clip_schema,
    max_capacity=1024,
)

client.create_collection("videos", schema=schema)

如果后面要做 vector search 或高效过滤，还需要显式创建索引。为了和后文的 embedding-list search 示例一致，这里给clips[clip_embedding_list]创建 MAX_SIM_COSINE 索引：

index_params = client.prepare_index_params()

# EmbeddingList search
index_params.add_index(
    field_name="clips[clip_embedding_list]",
    index_type="HNSW",
    metric_type="MAX_SIM_COSINE",
    index_name="clips_clip_embedding_list_maxsim_idx",
    params={"M": 16, "efConstruction": 200},
)

# Element-level search
index_params.add_index(
    field_name="clips[clip_embedding]",
    index_type="HNSW",
    metric_type="COSINE",
    index_name="clips_clip_embedding_cosine_idx",
    params={"M": 16, "efConstruction": 200},
)

client.create_index("videos", index_params=index_params)

这里需要分别为两个 vector sub-fields 建立索引。clips[clip_embedding_list] 使用 MAX_SIM_COSINE，服务于 EmbeddingList search；clips[clip_embedding] 使用普通的 COSINE metric，服务于 element-level search。之所以需要两个字段，是因为一个 vector sub-field 只能绑定一个索引，而两种搜索模式使用不同的 metric family。

插入数据时，用户可以按最自然的 entity 结构写入：

rows = [
    {
        "id": 1,
        "title": "cooking tutorial",
        "video_embedding": video_vec,
        "clips": [
            {
                "clip_embedding_list": clip_vec_1,
                "clip_embedding": clip_vec_1,
                "start_sec": 0.0,
                "end_sec": 8.0,
                "caption": "A person washes vegetables.",
                "scene_type": "kitchen",
                "label_confidence": 0.92,
            },
            {
               "clip_embedding_list": clip_vec_2,
                "clip_embedding": clip_vec_2,
                "start_sec": 8.0,
                "end_sec": 16.0,
                "caption": "A person cuts carrots on a board.",
                "scene_type": "kitchen",
                "label_confidence": 0.96,
            },
        ],
    }
]

client.insert("videos", rows)
client.flush("videos")
client.load_collection("videos")

基于StructArray的三种过滤与检索方式

从用户视角看，clips 就是一组结构化对象。

但有了这层结构以后，Milvus 可以围绕同一组 Elements 提供三种不同的执行语义：

在 Element 上判断条件，再过滤 Parent Entity；
把一组 Element embeddings 作为整体参与 Entity-level search；
让每个 Element embedding 独立参与 ANN，直接返回局部命中。

其中，第一类 MATCH _* 系列操作符，可以用于判断是否过滤父实体

MATCH_ANY、MATCH_ALL、MATCH_LEAST、MATCH_MOST 和 MATCH_EXACT 会在 Struct 元素上执行 predicate，统计有多少元素满足条件，再据此判断整个父实体是否通过过滤。

例如

Plaintext
MATCH_ANY(clips, $[scene_type] == "kitchen" && $[label_confidence] > 0.8)

这个表达式要求同一个 offset 上的 scene_type 和 label_confidence 同时满足条件，然后再把 element-level predicate 聚合成 entity-level predicate。它不是跨 clips 拼条件，也不是几列普通 arrays 各自独立过滤。

第二类， embedding-list search，则可以直接返回父实体

clips[clip_embedding_list] 中的多个向量共同构成这个视频的一个 EmbeddingList。查询本身同样是基于 EmbeddingList的。

Milvus 会使用 MAX_SIM* metric 比较查询 EmbeddingList 与实体中存储的 EmbeddingList，并最终返回实体级结果。

Plaintext
clips[clip_embedding_list] = [
  embedding_0,
  embedding_1,
  embedding_2,
  ...
]

第三类是 element-level search；**element_filter** 可以进一步限制哪些 Elements 参与该搜索。

虽然 StructArray 可以把多个 embeddings 组织成 embedding list，Milvus 同样保留了单个 embedding 粒度的检索方式：让每个 element embedding 独立参与 ANN，返回结果携带 offset，告诉应用命中的是 parent entity 里的哪一个 element。

与此同时，element_filter 可以把标量过滤约束加在同一个 element 上，例如只让 scene_type == "kitchen" 且 label_confidence > 0.8 的 clips 参与 element-level search。

下面分别来看

MATCH：先在同一个 Element 上判断，再决定 Entity 是否命中

StructArray 在过滤上的核心价值，在于让数据库知道：当一个 filter 同时涉及多个 scalar sub-fields 时，这些条件应该在同一个 element 上一起判断，而不是分散到同一个 parent entity 的不同 elements 上。

比如视频检索里，用户可能想找“厨房场景，并且标签置信度足够高”的视频。这里真正需要判断的不是 entity 里是否出现过 kitchen，也不是 entity 里是否出现过某个高置信度值，而是是否存在同一个 clip 同时满足这两个条件。我们提供了多种聚合语义的 MATCH 表达式：

Plaintext
MATCH_ANY(clips, $[scene_type] == "kitchen" && $[label_confidence] > 0.8)
MATCH_ALL(clips, $[label_confidence] > 0.5)
MATCH_LEAST(clips, $[scene_type] == "sports", threshold=3)
MATCH_MOST(clips, $[label_confidence] < 0.2, threshold=1)
MATCH_EXACT(clips, $[scene_type] == "intro", threshold=1)

Milvus 会先在每个元素 offset 上计算 predicate，然后根据 any、all、at least、at most、exactly 的规则决定 parent entity 是否命中。

MATCH_ANY：至少一个元素满足条件；
MATCH_ALL：所有元素都满足条件；
MATCH_LEAST：至少有 threshold 个元素满足条件；
MATCH_MOST：最多有 threshold 个元素满足条件；
MATCH_EXACT：恰好有 threshold 个元素满足条件。

以第一句为例，scene_type == "kitchen" 和 label_confidence > 0.8 必须发生在同一个 offset 上；只要存在这样的 clip，MATCH_ANY 就让整个 video entity 命中。

形成对比，如果相同的数据只是存储成两个彼此独立的数组，下面这种写法只能说明同一个 entity 里存在某个 kitchen clip，也存在某个高置信度 clip，但不保证它们是同一个 clip：

Plaintext
array_contains(clips[scene_type], "kitchen")
AND
array_contains(clips[label_confidence], 0.9)

对于视频 clips、商品图片、文档 passages 这类数据来说，这个差别会直接影响结果正确性。StructArray 的过滤语义要保证的，正是多个条件在同一个 element 上成立，而不是在同一个 parent entity 内分散成立。

Search：embedding-list search 和 element-level search对应两种搜索语义

当一个 entity 内部有一组 element embeddings 时，vector search 首先要回答一个问题：这组 embeddings 是作为一个整体代表 parent entity 参与检索，还是让每个 element embedding 单独参与检索？

这对应 StructArray 上两种不同的搜索语义。前者返回 parent entity，适合多向量 query 和多向量 entity 之间的整体匹配；后者结果会携带 offset，适合找出 entity 内部最相关的 clip、image 或 passage。

1. embedding-list search：一组 query vectors 找一个 entity

embedding-list search中，它的 query 本身也是一组 vectors，例如一段查询视频被切成多个 query clips，或者一个多图商品 query 包含多张参考图。

Milvus 会把 query embedding list 和 entity 内部的 embedding list 做 MaxSim 类的匹配，返回最相似的 parent entity。

示意代码如下：

from pymilvus.client.embedding_list import EmbeddingList

query = EmbeddingList()
query.add(query_clip_vec_1)
query.add(query_clip_vec_2)

client.search(
    collection_name="videos",
    data=[query],
    anns_field=clips[clip_embedding_list]
    search_params={"metric_type": "MAX_SIM_COSINE"},
    limit=10,
)

这种模式的结果是 entity-level 的。它回答的问题是：哪些视频整体上最匹配这一组 query clips？

它适合的query 本身也是多向量集合的场景，例如视频到视频、多图到商品、多 passage 到文档，以及文档到图片或视频的多模态相似度匹配。

2. element-level search：一个 query vector 找 entity 内某个element

element-level search它的 query 是普通单个 vector。Milvus 会把 StructArray 中每个 element 的 vector 都当作独立候选参与 ANN。搜索结果携带 offset，表示命中的是 entity 内部第几个 element。

示意代码如下：

client.search(
    collection_name="videos",
    data=[query_vec],
    anns_field="clips[clip_embedding]",
    search_params={"metric_type": "COSINE"},
    limit=10,
    output_fields=["id", "title", "clips"],
)

如果只希望某些 elements 参与 element-level search，可以用 element_filter 作为同 element 的标量约束：

client.search(
    collection_name="videos",
    data=[query_vec],
    anns_field="clips[clip_embedding]",
    search_params={"metric_type": "COSINE"},
    filter='element_filter(clips, $[scene_type] == "kitchen" && $[label_confidence] > 0.8)',
    limit=10,
    output_fields=["id", "title", "clips"],
)

这里 $[scene_type] 和 $[label_confidence] 仍然绑定在同一个 element 上。不同的是，element_filter 不负责把 predicate 聚合成 entity-level 判断，而是限制哪些 elements 可以参与 element-level vector search。

返回结果可以理解成：

Plaintext
id = 1, offset = 1, distance = 0.91
id = 8, offset = 4, distance = 0.88
id = 1, offset = 3, distance = 0.84

这意味着同一个 parent entity 可以出现多次，因为 entity 内部不同 element 都可能匹配 query。对于视频和长文档来说，用户不仅可以知道哪条视频或哪篇文档相关，还要知道命中的是哪个 clip 或哪个 passage。

两种搜索模式的差别可以总结成一张表：

维度	embedding-list search	element-level search
query 输入	一组 vectors	一个普通 vector
典型 metric	`MAX_SIM*`	普通 vector metric，如 `COSINE` / `L2` / `IP`
竞争单位	parent entity 的 embedding list	entity 内部每个 element
结果身份	entity-level result	entity-level result with offset
适合场景	多向量 query 匹配多向量 entity	找到 entity 内部最相关片段

总而言之，StructArray 支持两种不同的 vector search 语义，但如果一个 Collection 需要同时支持两种模式，应使用两个独立的 vector sub-fields。clips[clip_embedding_list] 配合 EmbeddingList + MAX_SIM*，用于 entity-level EmbeddingList search；clips[clip_embedding] 配合普通 query vector 和 COSINE、IP、L2 等普通 vector metric，用于 element-level search。

两个字段可以保存同一份 element embedding，但分别绑定不同的索引，从而让两种搜索模式在同一个 Collection 中共存。

使用EmbeddingList 索引，如何在搜索质量与成本之间做取舍

当每个实体只有一个向量时，ANN 索引只需要寻找与查询向量接近的实体。但 EmbeddingList 模式下，相关性来自两个向量列表之间的大量MaxSim 匹配。需要精确计算所有 query vectors 和所有 entity vectors 的相似度，这样做的好处是质量最好，但在线遍历全量数据的成本也通常不低。

因此，Milvus 采用两阶段搜索模型：

首先通过近似方法召回一批候选父实体；
当启用 emb_list_rerank 时，再在这些候选上重新计算 MaxSim，得到最终排序。

候选取得越多，越接近精确 MaxSim，但延迟和计算成本也越高。

目前我们提供的三种策略的核心区别，主要在于如何生成第一阶段的候选集。

策略	候选生成方式	适合的情况	需要注意
TokenANN	把 embeddinglist 里的 vectors 展开建 ANN，搜索时 query embedding-list 中的 embedding 独立做 ANN 搜索，收集命中的 parent entities，去重后再做 MaxSim rerank	list 较短、单个向量区分度高、质量优先	索引规模和搜索次数随 list 长度增长；虽然内部按向量检索，最终仍是 entity-level embedding-list search
MUVERA	用随机投影把一组 vectors 编码成固定长度向量，再用普通 ANN 找候选	不想引入训练，同时希望在质量和成本之间折中	编码会有信息损失；参数越强，固定向量维度越高，ANN 成本也越高
LEMUR	用学习到的压缩模型把 embedding list 映射成固定长度向量，再用普通 ANN 找候选	低区分度 embedding 空间、embedding-list 长度不存在严重长尾现象	需要训练；在高区分度且长度分布长尾的数据上，可能学到长度偏置

一些使用心得总结如下：

如果数据规模允许，可以先用 TokenANN 作为质量优先的 baseline；
如果文档很短、query 简单，单个 dense embedding 已经能覆盖主要语义；多向量近似检索可以主要用于：长文档复杂 query、视觉文档、视频 clips、多图商品，或者任何需要保留多个局部匹配点的检索任务。
如果 embedding space 中，单个向量本身有很强的区分度，TokenANN 或 MUVERA是更优解；但如果向量空间区分度较低，或者 workload 以视觉和多模态为主，可以使用 LEMUR。

StructArray 解决的是数据模型和检索语义的问题：一个 parent entity 内部可以有一组对齐的、可过滤的 embeddings。索引策略解决的是另一个问题：在给定模型和数据分布下，如何用可接受的成本逼近 MaxSim 的排序质量。两者结合起来，embedding-list search 才能从模型能力变成可部署的检索能力。

hybrid search：Element 命中之后，什么时候需要回到 Entity？

生产检索不仅仅是单路向量搜索。一个视频搜索请求可能同时使用：

视频整体 embedding；
clip-level embedding；
caption 的全文信号；
reranker 或 weighted ranker。

Element-level vector search 也支持 hybrid search，但也带来一个新问题：element-level 子搜索的结果如何参与融合？

Milvus 在这里区分两种情况。

如果所有子搜索都是同一个 parent StructArray 下的 element-level search，那么最终结果可以继续保持 element-level。也就是说，融合和去重的身份仍然携带 offset。这适合“我要找最相关片段”的场景。

如果 hybrid search 混入了普通 vector field、不同 parent struct，或者 embedding-list search，那么 element-level 结果需要 collapse 回 entity-level result。因为最终排序单位已经变成 entity，而不是单个 element。

collapse 的意义是：同一个 entity 内部可能有多个 element 命中 query，Milvus 需要把这些 element scores 聚合成一个 entity score。常见策略包括取最佳 element、求和、平均，或者只聚合 top-k 个 element。

Collapse 策略	如何根据返回的元素 hit 计算实体分数	重要条件
max	取最佳元素得分	适用于支持的普通向量 metric
sum	对所有返回元素的得分求和	适合 IP、COSINE 等正相关 metric
avg	计算所有返回元素得分的平均值	适用于支持的普通向量 metric
topk_sum	对最好的 K 个元素得分求和	要求 topk > 0；适合 IP 或 COSINE
topk_avg	对最好的 K 个元素得分取平均	要求 topk > 0

需要特别注意：

collapse 只会处理该 ANN 子搜索已经返回的元素 hit，并不会在检索结束后重新扫描实体中的全部元素。

因此，请求中的 limit 会直接决定有哪些元素可以参与 collapse。因此，使用过程中：

如果应用要展示“哪个 clip 或 passage 命中了”，保留 element-level 更自然；
如果应用要展示“哪个 entity 最相关”，collapse 到 entity-level result 更自然；
如果多个检索信号的粒度不同，系统必须明确从 element score 到 entity score 的转换方式。

Milvus 如何让 StructArray 高效工作

对外使用 StructArray 时，用户看到的是 ARRAY<STRUCT>。但在系统内部，如果真的把整个 struct array 当作一个大 blob 存下来，索引、过滤和输出都会变得低效。

Milvus 采用的是逻辑 parent + 物理 child columns 的设计。

在 schema 层，clips 是一个逻辑 parent field。它描述了这组 elements 的存在、最大容量、nullable 等属性。它下面的 sub-fields 会被规范化成类似 clips[clip_embedding]、clips[scene_type]、clips[label_confidence] 的物理字段。

scalar sub-field 在物理上是每个 entity record 一个 scalar array。vector sub-field 在物理上是每个 entity record 一个 vector array。这样做的好处是，每个 sub-field 都能走自己对应的数据路径：scalar sub-field 可以做过滤和 scalar index，vector sub-field 可以做 vector index 和 ANN search。

在写入层，Proxy 会把用户传入的嵌套 struct list 展开成多个 typed child columns。

在执行层，Milvus 维护 entity record 和 element 之间的映射。可以把它理解成一张 offset map：

Plaintext
entity 0 -> elements [0, 1, 2]
entity 1 -> elements [3]
entity 2 -> elements []
entity 3 -> elements [4, 5, 6, 7]

当 element-level search 返回一个物理 element id，Milvus 可以把它映射回 parent entity id 和 element offset。当 element_filter 在 element 级别生成 bitset，系统也能把 entity-level visibility、delete、filter 和 element-level predicate 对齐起来。

输出时，Milvus 会按逻辑 schema 把 child columns 还原成用户写入时看到的 StructArray 形态。以 clips 为例，clips[caption]、clips[scene_type]、clips[clip_embedding] 会按相同 offset 合并回一个个 clip object。这样一来，系统内部可以按 sub-field 建索引、做过滤和搜索，用户侧仍然面对自然的嵌套对象模型。

StructArray 适合什么场景，又不适合什么场景？

StructArray 并不是只要一个 Entity 有多个向量就应该使用。它比较适合的是以下 workload：

业务存在清晰的 Parent Entity，例如视频、商品、长文档、视觉页面或 Memory record；
Parent 内部包含一组有序、长度可变的局部 Elements；
每个 Element 有自己的 scalar metadata、vector，或者两者兼有；
多个过滤条件必须保证作用于同一个 Element；
搜索既可能关心 Parent Entity，也可能关心具体 Element。

反之，如果文档很短、query 很简单，一个 Dense Embedding 已经能够稳定表达主要语义，那么增加 StructArray 和多向量索引只会徒增存储和搜索成本。

此外，StructArray 不是文档数据库式的任意 nested object，在 Schema 和执行层面存在以下明确约束：

Struct 目前只能作为 Array 的元素类型，不能直接作为 Collection 的顶层字段；
同一个 StructArray 中的所有元素必须共享一套预定义 Schema；
必须指定 max_capacity，用于限制每个实体最多可以包含多少元素；
StructArray 内部暂不支持嵌套 Struct、Array、ArrayOfStruct 和 JSON 子字段；
一个向量子字段只能绑定一个索引。如果同时需要 EmbeddingList 和元素级搜索，应分别定义两个向量子字段；
向量子字段在搜索前必须建立索引。频繁参与过滤的标量子字段，也建议建立合适的标量索引；
StructArray 创建后，子字段 Schema 固定不变，因此在正式上线前应提前规划好元素需要包含的属性。

Chenjie Tang

更多推荐

继续阅读

实战 | 从 Loop 到 Graph Engineering ，怎样让 Agent 系统长期、可靠地运行

解析 Loop 与 Graph Engineering 的协同机制，涵盖任务驱动、角色分权、异步反馈和上下文检索，构建长期可靠运行的 Agent 系统。

艾瑞巴蒂看过来！OSSChat 上线：融合 CVP，试用通道已开放

2026 下半年，从Qwen3 到 ColPali，Embedding 怎么选？

对比 Qwen3、Jina、Gemini 与 ColPali，解析文本、多模态、长文档和复杂 PDF 的 Embedding 选型策略。
